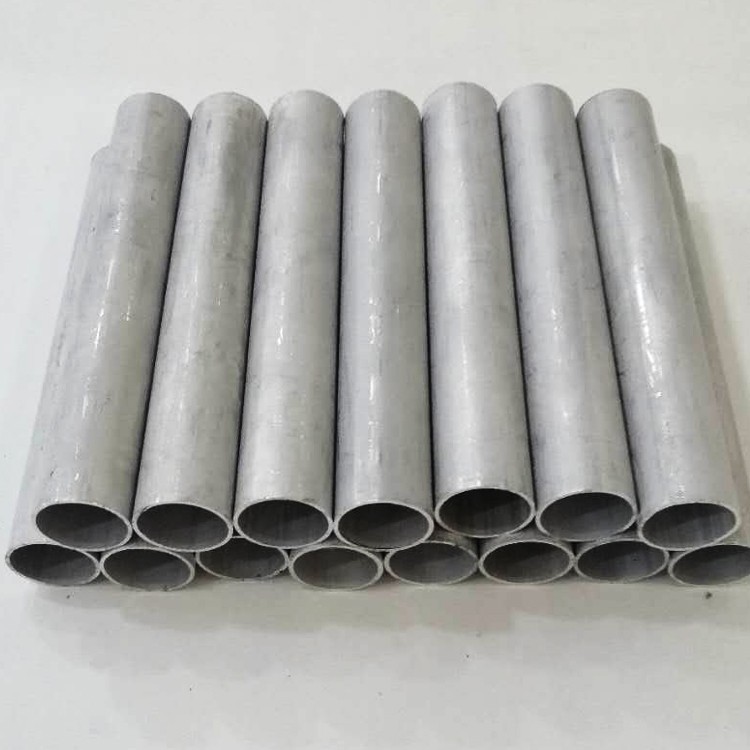

6061 T6 Tib aliminyòm
6061 Aliminyòm Tib san pwoblèm gen bon pwopriyete mekanik, rezistans korozyon, ak soudabilite, fè li yon materyèl ideyal pou divès kalite aplikasyon pou endistriyèl .
1. Konpozisyon Materyèl & Estanda
Konfòme ak ASTM B210, AMS 4151, ak ISO 6361-2 estanda, {{3}
Eleman prensipal:
Manyezyòm (mg): 0.8-1.2% (fòme Mg₂si presipite)
Silisyòm (Si): 0.4-0.8% (Amelyore fòs ak Koulan)
Copper (Cu): 0.15-0.40% (amelyore machinabilite)
Baz materyèl:
Aliminyòm (AL): pi gran pase oswa egal a 97.0% (balans)
Limit malpwòpte:
Iron (Fe): mwens pase oswa egal a 0.70%
CHROMIUM (CR): 0.04-0.35%
Zenk (Zn): mwens pase oswa egal a 0.25%
Manganèz (MN): mwens pase oswa egal a 0.15%
Verifikasyon twazyèm pati pou chak NADCAP AC7117 asire konsistans chimik ak devyasyon max 5% nan eleman kle {{3} AM-QQ-A -200/2, ak ASTM B241 pou aplikasyon pou presyon.
2. pèfòmans fòs
6061- T6 demontre efikasite estriktirèl siperyè pou aplikasyon chaj-pote:
| Posesyon | Valè | Teste estanda |
|---|---|---|
| Fòs rupture (RM) | 310-330 MPA | ASTM E8 |
| Fòs sede (RP0.2) | 275-290 MPA | ASTM E8 |
| Elongasyon nan kraze (%) | 10-15% | ASTM E8 |
| Fòs taye lenn | 207 MPa | ASTM B769 |
| Sede konpresiv | 285 MPa | ASTM E9 |
| Fatig andirans (10⁷ sik) | 95-110 MPA | ISO 1099 |
| Severite kase | 29 MPA√m | ASTM E399 |
| Dite (Rockwell B) | 60-65 HRB | ASTM E18 |
Kenbe 85% fòs tanperati chanm nan 150 degre ak ekspozisyon severite enpak ekselan nan 20J nan -40 degre .
3. pwosesis tretman chalè
Sekans nan tanperaman T6 swiv paramèt jisteman kontwole:
Tretman solisyon:
530 degre ± 10 degre pou 60-90 minit (omojènizasyon)
Atmosfè: azòt-pwoteje gwo founo dife (± 5 degre inifòmite)
Rapid quenching:
Water quenching at >200 degre /sec to refwadisman
Reta reta:<15 seconds maximum
Aje atifisyèl:
175 degre ± 5 degre pou 8-10 èdtan
Metòd refwadisman: fòse lè (pi gran pase oswa egal a 10 degre /min pousantaj)
Karakteristik microstructural:
Gwosè grenn: ASTM 5-6 (20-50 μm)
Presipite distribisyon: "(Mg₅si₆) faz dominan
Dansite debwatman: 10⁸/cm²
Patikil faz segondè:<0.5% volume fraction
Re-chofe pi wo a 250 degre lakòz twòp ak 15% rediksyon fòs . sekou estrès ki nesesè apre yo fin fòme grav: 345 degre pou 1 èdtan + re-aje .
4. Dimansyon & personnalisation
Manifaktire tolerans jeni estriktirèl:
| Paramèt | Estanda Range | Tolerans presizyon | Opsyon Custom |
|---|---|---|---|
| Dyamèt ekstèn | 6-500 mm | ± 0.1% OD | Des rektangilè |
| Epesè miray | 0.8-25 mm | ± 7% wt | Tranzisyon miray varyab |
| Longè | 1-12 m | +0/-3 mm | Jiska 20m longè |
| Devan | - | 0 . 5 mm/m max. | ± 0.2 mm/m |
| Ovalite | - | Mwens pase oswa egal a 0.75% TIR | Mwens pase oswa egal a 0.3% TIR |
| Bend reyon (min) | 2.0 × OD | - | Reyon sere: 1.2 × OD |
Sèvis fabwikasyon:
Precision Rotary trase koube (max 180 degre)
CNC fen fòme pou jwenti konplèks
Idroforming pou seksyon ki pa sikilè
Notching ak pou siviv pou sistèm ranfòse
Anodize pou chak mil-a -8625 Kalite II
5. pwopriyete rezistans korozyon
Done pèfòmans anviwònman an
| Alantou | ISO 9223 Rating | Pousantaj korozyon (μm/ane) | Rekòmandasyon Pwoteksyon |
|---|---|---|---|
| Atmosfè riral yo | RC2 (bon) | <3 μm/yr | Achitekti anodizasyon |
| Ekspoze bò lanmè | RC3 (jis) | 10-15 μm/ane | Sistèm kouch PVDF |
| Zòn Endistriyèl | RC4 (modere) | 15-30 μm/ane | Pawa seramik-epoksidik |
| Alclad 6061 | RC1 (ekselan) | <1 μm/yr | 10% kouch rekouvèr |
Metòd pwoteksyon:
Anodizasyon:
Asid silfirik (kalite II): 15-25 μm epesè
Hard anodizing (Type III): 50-70μm (>60 HRC)
Penti òganik:
Fluoropolymer Coatings: 25-50 μm DFT
Polyester poud kouch: 60-80 μm
Tretman chimik:
Chromate konvèsyon (mil-dtl -5541)
Plasma oksidasyon elektwolitik (PEO)
6. karakteristik machinabilite
Paramèt optimize
| Operasyon | Materyèl Zouti | Vitès (m/min) | Feed (mm/rev) | Nòt |
|---|---|---|---|---|
| Vire | Carbure K10 | 300-500 | 0.15-0.30 | 7 degre rato pozitif |
| Piman | Carbure K20 | 250-450 | 0.06-0.18 | Grenpe fraisage |
| Periksyonè | Tialn kouvwi | 60-100 | 0.05-0.12 | 140 degre pwen ang |
| Mikpate | HSS-Co8 | 10-15 | Pitch matche | 70% pwofondè fil |
Pèfòmans machining:
Rating machinabilite: 80% (debaz: 2011- t 3=100%)
Fini sifas ki ka reyalize: RA 0.4μm
Bati-up kwen tandans: Low (klas 2 pou chak ISO 3685)
Karakteristik chip: bato kontinyèl ki egzije kasè yo
Kondisyon pou refwadisman: lwil oliv soluble 5-8% konsantrasyon
Dimansyon estabilite:<0.02mm thermal expansion at 100°C
7. Weldability & rantre nan metòd
Gaz soude tengstèn ak (GTAW) rekòmande
Mande pou kontwòl chalè strik prezève pwopriyete:
Paramèt soude fizyon
Filler Alloys: ER4043 (ALSI5) oswa ER5356 (ALMG5)
Tanperati entèrpass:<65°C
Preheat: Optional for >Epesè 6mm
Post-Weld Aging: 175 degre /4hrs retabli pwopriyete
Altènatif rantre
Friksyon brase soude:
Wotasyon: 800-1200 rpm
Traverse: 50-200 mm/min
Adezif lyezon:
Epoks: FM73 (22-28 MPA Chea)
Preparasyon sifas: Konvèsyon Chromate
Mekanik fikse:
Rivets avèg: Mandrin asye pur
Flow egzèsis vis: Jiska 800n chaj aksyal
Rantre nan manch: 150% tib retansyon fòs
8. Pwopriyete fizik
| Posesyon | Valè | Teste estanda |
|---|---|---|
| Densite | 2.70 g/cm³ | ASTM B311 |
| Tèmik konduktivite (25 degre) | 167 W/m·K | ASTM E1461 |
| CTE (20-100 degre) | 23.6 μm/m · degre | ASTM E228 |
| Rezistivite elektrik | 42 nΩ·m | ASTM B193 |
| Modil Elastisite | 68,9 GPA | ASTM E111 |
| Koyefisyan fòs fatig | 0.56 | ASTM E739 |
| Chalè espesifik (100 degre) | 960 J/kg · k | ASTM E1269 |
| Recristalizasyon tanperati | 290 degre | ASTM E112 |
9. estanda kalite sifas yo
Otermin sifas:
Kòm-trase: ra 0.8-1.6 μm
Fwad-fini: ra 0.4-0.8 μm
Polonè glas: RA<0.1μm achievable
Kritè enspeksyon (ASTM B241):
Pwofondè grate:<0.5% WT
Enklizyon sifas:<0.25mm
Dekolorasyon: Okenn
Liy mouri:<0.1mm height
Pwotokòl netwayaj:
Alkalin degrese AMS 2646
Asid grave pou adhésifs
Electropolishing pou aplikasyon pou sanitè
10. Sètifikasyon & Tès
Pwotokòl asirans kalite
Analiz chimik:
Spectrometry pou chak ASTM E1251
ICP verifikasyon pou eleman tras
Tès mekanik:
Transverse tès rupture (ASTM E8)
Tès plat a 75% OD rediksyon
Metòd NDT:
Tès ultrason: 5-10 MHz sond
Tès idrostatik: 2 × presyon k ap travay
Eddy aktyèl pou chak ASTM E309
Sètifikasyon endistri yo
AS9100 Aerospace Kalite
ISO 9001: 2015 Jesyon Kalite
PED 2014/68/Inyon Ewopeyen Anèks mwen Kategori II
Tüv Süd Presyon Veso Sètifikasyon
Lloyds Rejis Kalite Apwobasyon
FDA CFR 21.177.1500 (konfòme kontak manje)
Aplikasyon estriktirèl: Kaj woule, ankadreman espas, silenn idwolik, bra Robotics, ranfòse estriktirèl, ak eleman achitekti kote balans fòs/weldability se kritik .
Anbalaj: VCI Papye Interleaving + retresi-vlope pake, za zaboje an bwa ak desikcant . estanda plon tan: 6 semèn .
