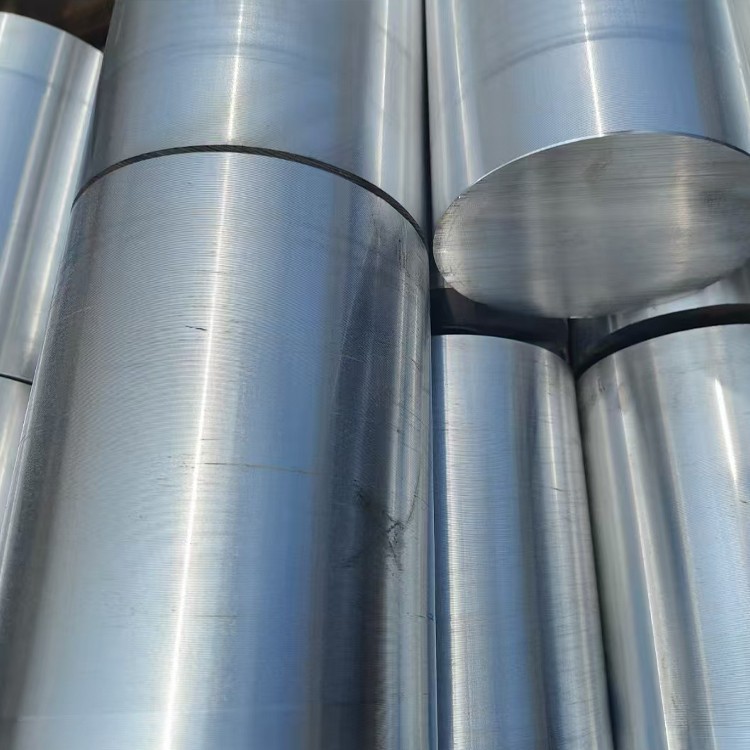

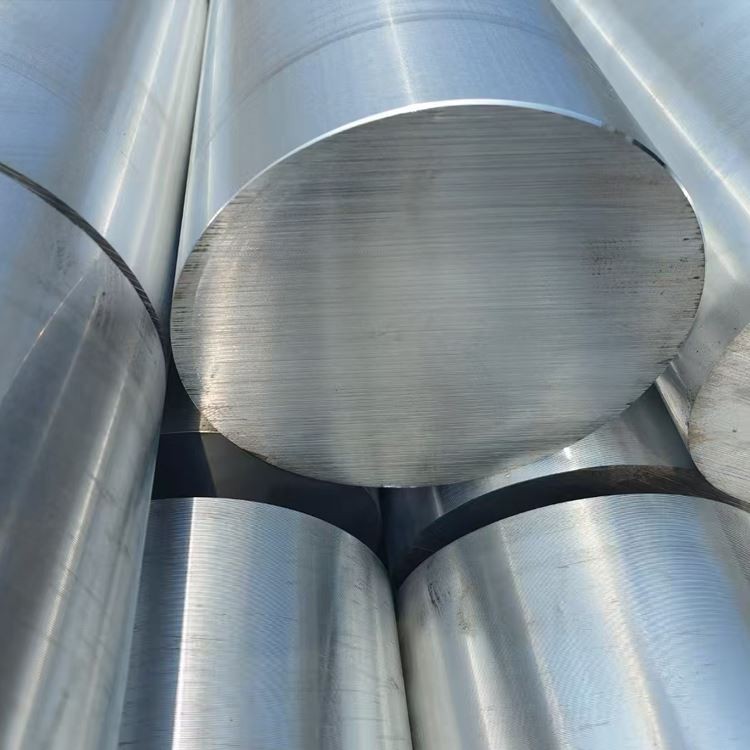

5052 gwo dyamèt ba aliminyòm

5052 gwo dyamèt ba aliminyòm lan se yon materyèl gaya ak versatile ki ofri yon melanj inik nan pwopriyete fizik ak mekanik, fè li ideyal pou aplikasyon pou anpil nan tout endistri divès .

Voye rechèch

1. Konpozisyon Materyèl & Pwosesis Faktori

5052 gwo dyamèt ba aliminyòm se yon medyòm-fòs, ki pa Peye-chalè-tretman alyaj aliminyòm-mèg ki ofri eksepsyonèl rezistans korozyon, bon formability, ak weldability atravè nan yon pakèt domèn dyamèt, fè li ideyal pou marin, fabwikasyon jeneral, ak aplikasyon pou estriktirèl:

Eleman alyaj primè yo:

Manyezyòm (mg): 2.2-2.8% (solid ranfòse solisyon)

CHROMIUM (CR): 0.15-0.35% (amelyorasyon rezistans korozyon)

Baz materyèl:

Aliminyòm (AL): pi gran pase oswa egal a 95.7% (balans)

Enpurte kontwole:

Iron (Fe): mwens pase oswa egal a 0.40% max

Silisyòm (Si): mwens pase oswa egal a 0.25% max

Copper (Cu): mwens pase oswa egal a 0.10% max

Manganèz (MN): mwens pase oswa egal a 0.10% max

Zenk (Zn): mwens pase oswa egal a 0.10% max

Lòt eleman: mwens pase oswa egal a 0.05% chak, mwens pase oswa egal a 0.15% total

Premium fabrikasyon pwosesis:

Fonn preparasyon:

High-purity aliminyòm prensipal (99.7% minimòm)

Eleman egzak ajoute eleman

Filtrasyon fonn nan filtè kim seramik (20-30 PPI)

Tretman Avanse Degassing (Idwojèn <0.15 ml/100g)

Grenn revizyon ak al-ti-B alyaj mèt

Direct-frison (DC) semi-kontinyèl Distribisyon yo pwodwi lengote gwo

Homogenization:

450-480 degre pou 6-12 èdtan

Kontwòl tanperati inifòm: ± 5 degre

Kontwole to refwadisman: 30-50 degre /èdtan

K ap travay cho (èkstruzyon oswa fòje):

Gwo près extrusion: ki kapab pwodwi ba jiska 300mm dyamèt

Oswa tou, tankou: tretman lengote nan ba atravè radial tou, tankou mouri

Tanperati deformation: 350-420 degre

Asire bon jan deformation ak revizyon grenn jaden pou pi bon kalite entèn yo

Fwad k ap travay (pou H tanpèt):

Etann oswa redresman reyalize vle dite

Asire deformation inifòm atravè gwo dyamèt la

Rkwir (pou tanperaman o):

340-360 degre pou 1-3 èdtan

Kontwole refwadisman pou reyalize pi bon estrikti grenn jaden ak duktilite

Fini:

Kondisyone sifas (e . G ., kale, tè, oswa presizyon vire)

Precision redresman

Verifikasyon dimansyon

Enspeksyon bon jan kalite sifas yo

Full fabrikasyon trasabilite ak dokiman konplè pou tout etap pwodiksyon .

2. Pwopriyete mekanik nan 5052 gwo dyamèt ba aliminyòm

Posesyon	O (rkwit)	H32	H34	H38	Metòd tès
Ultim fòs rupture	170-215 MPA	230-265 MPA	255-290 MPA	290-320 MPA	ASTM E8
Sede fòs (0.2%)	65-95 MPA	160-190 MPA	180-210 MPA	220-250 MPA	ASTM E8
Elongasyon (2 pous)	18-30%	12-18%	8-14%	5-10%	ASTM E8
Dite (Brinell)	45-55 Hb	60-70 Hb	68-78 Hb	75-85 Hb	ASTM E10
Fòs fatig (5 × 10⁸)	90-110 MPA	120-140 MPA	130-150 MPA	140-160 MPA	ASTM E466
Fòs taye lenn	110-130 MPA	140-160 MPA	150-170 MPA	165-185 MPA	ASTM B769
Modil Elastisite	70.3 GPA	70.3 GPA	70.3 GPA	70.3 GPA	ASTM E111

Distribisyon pwopriyete:

Axial vs . Radial Pwopriyete:<5% variation in strength properties

Varyasyon pwopriyete entèn atravè ba dyamèt gwo: tipikman mwens pase 5%

Nwayo nan sifas dite varyasyon:<5 HB

Retansyon pwopriyete apre soude: ekselan konpare ak alyaj chalè-tretman

3. Karakteristik Microstructural

Kle karakteristik microstructural:

Estrikti grenn:

Grenn equiaxed nan kondisyon rkwit

Grenn long nan souch-fè tèt di toujou tan

ASTM grenn gwosè 5-8 (63-22 μm)

Distribisyon grenn inifòm atravè seksyon, espesyalman asire nan ba dyamèt gwo nan pwosesis apwopriye

Presipite distribisyon:

Al₁₂mg₂cr dispersoids: 50-200 Nm, distribisyon inifòm

Al-Fe-Si Intermetallics: Distribisyon rafine

Cr-rich dispersoids: amelyore rezistans korozyon

Devlopman teksti:

Oryantasyon tou pre-o aza nan kondisyon o

Modere Deformation teksti nan H32/H34 Tempers

Fò teksti deformation nan H38 tanperaman

Karakteristik espesyal:

Minim Mg₂si presipite nan limit grenn jaden

Dansite ki ba debwatman nan kondisyon o

Pi wo dansite debwatman nan souch-fè tèt di ke tanpèt

Ekselan kontwòl rkristalizasyon nan tanporè entèmedyè

4. Dimansyon Espesifikasyon & Tolerans

Paramèt	Estanda Range	Tolerans presizyon	Tolerans komèsyal yo	Metòd tès
Dyamèt	100-500 mm	± 0.5mm jiska 200mm	± 1.0mm jiska 200mm	Micromer
		± 0.3% pi wo a 200mm	± 0.6% pi wo a 200mm
Ovalite	N/A	50% nan tolerans dyamèt	75% nan tolerans dyamèt	Micromer
Longè	1000-6000 mm	± 5mm	± 10mm	Tape Mezire
Devan	N/A	0.8mm/m	1.5mm/m	Straightedge/lazè
Sifas brutality	N/A	3.2 μm ra max	6.3 μm ra max	Pwofilomèt
Koupe fen kareman	N/A	0.5 degre max	1.0 degre max	Remò

Fòm ki disponib estanda:

Gwo dyamèt wonn ba: dyamèt 100-500 mm

Sèvis koupe-a-longè ki disponib

Tolerans espesyal ki disponib sou demann

Ground presizyon oswa vire ba pou aplikasyon kritik

Longè koutim ak fini sifas ki disponib

5. Deziyasyon tanperaman & opsyon pou fè travay

Kòd tanperaman	Pwosesis Deskripsyon	Aplikasyon Optimal	Karakteristik kle yo
O	Konplètman rkwir, adousi	Aplikasyon ki mande maksimòm formability	Maksimòm duktilite, ki pi ba fòs
H32	Trimès-difisil (souch fè tèt di toujou)	Fabwikasyon objektif jeneral	Bon balans nan fòs ak formability
H34	Mwatye-difisil (souch fè tèt di toujou)	Aplikasyon pou fòs modere	Pi wo fòs ak duktilite modere
H36	Twa-trimès difisil	Kondisyon wo-fòs	Segondè fòs ak redwi formability
H38	Full-difisil (souch fè tèt di toujou)	Aplikasyon pou fòs maksimòm	Pi wo fòs ak minimòm formability

Konseye pedagojik seleksyon tanperaman:

O: maksimòm fòme, koube, oswa desen operasyon yo

H32: Jeneral Fabrication Objektif ak modere fòme

H34: Aplikasyon ki egzije pi wo fòs ak kèk formability

H36/H38: Aplikasyon ki egzije maksimòm fòs ak minimòm fòme

6. Machining & Fabrication Karakteristikn

Operasyon	Materyèl Zouti	Paramèt rekòmande	Kòmantè
Vire	HSS, carbure	Vc =180-400 m/min, f =0.1-0.4 mm/rev	Bon sifas fini ak outillage apwopriye
Periksyonè	HSS, carbure	Vc =60-120 m/min, f =0.15-0.35 mm/rev	Bon kalite twou, minim Burring
Piman	HSS, carbure	Vc =180-500 m/min, fz =0.1-0.2 mm	Sèvi ak grenpe fraisage pou pi bon fini
Mikpate	HSS, fèblan kouvwi	Vc =15-30 m/min	Bon kalite fil ak bon wilaj
Reaming	HSS, carbure	Vc =40-90 m/min, f =0.2-0.5 mm/rev	H8 tolerans possible
Nan tyetik	HSS, carbure-baskil	Vc =1000-2000 m/min	Fine Dan anplasman pou pi bon rezilta

Konsèy fabwikasyon:

Rating machinabilite: 70% (1100 aliminyòm=100%)

Sifas fini: trè bon (ra 0.8-3.2 μm fasilman possible)

Chip fòmasyon: medyòm-longè bato; chip kasè benefisye

Awozaj: Emulsion dlo-soluble pi pito (5-8% konsantrasyon)

Mete zouti: ba ak paramèt apwopriye

Weldability: Ekselan ak Tig, MiG, ak soude rezistans

K ap travay frèt: ekselan formability nan kondisyon o

Cho k ap travay: 340-420 degre rekòmande ranje tanperati

Fwad koube: Minimòm reyon 1 × dyamèt (o tanperaman), 1.5 × dyamèt (h32), 2 × dyamèt (h34/h38)

7. Rezistans Kowozyon & Pwoteksyon Sistèm

Kalite Anviwònman	Rating rezistans	Metòd pwoteksyon	Pèfòmans espere
Atmosfè endistriyèl	Eselan	Netwaye sifas	15-20+ ane
Atmosfè maren	Trè bon	Netwaye sifas	10-15+ ane
Imèsyon dlo lanmè	Bon	Pwoteksyon katodik	5-10+ ane ak antretyen
Segondè imidite	Eselan	Netwayaj estanda	15-20+ ane
Kowozyon estrès	Eselan	Bon seleksyon tanperaman	Siperyè a 6xxx/7xxx seri
Galvanik korozyon	Bon	Bon izolasyon	Konsepsyon atansyon ak metal disparèt

Opsyon pwoteksyon sifas yo:

Anodize:

Kalite II (Sulfuric): 10-25 μm epesè

Kalite III (difisil): 25-50 μm epesè

Koulè anodize: ekselan retansyon koulè

Fini mekanik:

Polisaj: Aparans amelyore ak redwi sit inisyasyon korozyon

Bwose fini: dekoratif ak fonksyonèl

Chaplèt eksplozif: inifòm aparans ma

Sistèm penti:

Chromate konvèsyon kouch pretrateman

Jadendanfan epoksidik + topcoat an poliyiretàn

Sistèm marin-klas ki disponib

Konvèsyon chimik:

Alodine/iridit konvèsyon kromate

ROHS-konfòme altènativ

8. Pwopriyete fizik pou konsepsyon jeni

Posesyon	Valè	Konsiderasyon konsepsyon
Densite	2.68 g/cm³	Kalkil pwa pou konpozan
Ranje k ap fonn	607-649 degre	Paramèt soude
Tèmik konduktivite	138 W/m·K	Konsepsyon jesyon tèmik
Konduktivite elektrik	35-37% IACS	Aplikasyon elektrik konsepsyon
Chalè espesifik	880 J/kg · k	Kalkil mas tèmik
Ekspansyon tèmik (CTE)	23.8 ×10⁻⁶/K	Analiz estrès tèmik
Modil Young la	70.3 GPA	Kalkil deformation ak rèd
Rapò Poisson an	0.33	Paramèt analiz estriktirèl
Kapasite tranpaj	Modere	Aplikasyon pou Vibration-sansib

Konsiderasyon konsepsyon:

Operasyon tanperati ranje: -80 degre nan +200 degre

Pèfòmans kriyojenik: bon (ogmante fòs nan tanperati ki ba)

Pwopriyete mayetik: ki pa mayetik

Resiklaj: 100% resikle ak valè bouyon segondè

Enpak anviwònman: anprint kabòn ki ba konpare ak altènativ asye

9. Asirans Kalite & Tès

Pwosedi tès estanda:

Konpozisyon chimik:

Optik emisyon spèktroskopi

Verifikasyon nan tout eleman pi gwo ak enpurte

Tès mekanik:

Tès rupture (Longitudinal)

Tès Dite (Brinell)

Enspeksyon dimansyon:

Mezi dyamèt nan plizyè kote

Verifikasyon dwat

Mezi ovalite

Enspeksyon vizyèl:

Sifas Domaj Evalyasyon

Fini bon jan kalite verifikasyon

Tès espesyalize (lè sa nesesè):

Enspeksyon ultrason pou chak ASTM E114

Detèminasyon gwosè grenn (ASTM E112)

Tès Kowozyon (ASTM B117 Sèl espre)

Tès konduktivite (Eddy Kouran)

Sètifikasyon estanda:

Rapò tès moulen (en 10204 3.1)

Sètifikasyon analiz chimik

Pwopriyete mekanik sètifikasyon

Rapò enspeksyon dimansyonèl

Dokimantasyon trasabilite materyèl

10. Aplikasyon & Konsiderasyon Design

Aplikasyon Prensipal:

Konpozan maren:

Gwo manm estriktirèl maren

Bato ekipman rasin, branch bwa

Estrikti platfòm lanmè

Pati ekipman desalination

Enèji & Chimik:

Tank depo ak konpozan veso presyon

Konpozan echanjeur chalè

Tiyo sistèm èl ak konektè

Estrikti entèn pou ekipman chimik

Jeneral machin fabrikasyon:

Gwo ankadreman machin estriktirèl

Kondwi rasin, woulèt

Jigs ak enstalasyon

Divès pati mekanik

Achitèk & Enfrastrikti:

Rido miray sipò estriktirèl

Bridge ak gwo konektè bilding

Eskilti deyò ak eleman dekoratif

Tren transpò:

Tren ak tren konpozan estriktirèl

Konpozan bogie

Electrified Railway Conduction Eleman

Avantaj Design:

Ekselan rezistans korozyon nan pifò anviwònman

Siperyè formability, espesyalman nan O tanperaman

Excellent weldability san yo pa post-Weld tretman chalè

Bon rezistans fatig

Aparans atire ak Otermin divès kalite

Pwopriyete ki pa mayetik pou aplikasyon elektwonik

Pwopriyete ki pa Peye-Sparking pou aplikasyon pou sekirite

Bon machinabilite pou eleman konplèks

Altènatif ki lejè a asye pur

Fòs modere ak ekselan duktilite

Limit konsepsyon:

Pi ba fòs konpare ak 6xxx ak 7xxx seri alyaj

Pa chalè-tretman pou amelyorasyon fòs

Rezistans mete modere

Ka fè eksperyans detant estrès anba loading soutni

Pa rekòmande pou aplikasyon pou gwo tanperati pi wo a 200 degre

Limit fòs retansyon apre soude nan souch-fè tèt di ke tanpèt

Konsiderasyon ekonomik:

Pri-efikas altènatif a asye pur

Bon balans nan pwopriyete ak pri

Pi ba depans antretyen nan anviwònman korozivite

Redwi depans fini akòz rezistans natirèl korozyon

Ekselan resiklaj ak valè bouyon segondè

Pi ba depans fabwikasyon konpare ak materyèl pi rèd

Aspè dirab:

100% resikle ki pa gen okenn pèt nan pwopriyete

Enèji-efikas altènatif a asye

Lavi sèvis long diminye frekans ranplasman

Pa gen okenn sibstans ki sou danjere oswa ROHS-restriksyon eleman

Ba enpak anviwònman nan tout lifecycle

Segondè pousantaj nan kontni resikle ki disponib

Konsèy seleksyon materyèl:

Chwazi 5052 lè rezistans korozyon ak formability yo se priyorite

Chwazi Tempers Harder (H34/H38) pou ogmante kondisyon fòs

Konsidere 6061- T6 lè pi wo fòs yo mande yo ak rezistans modere korozyon

Konsidere 5083 pou pi wo aplikasyon maren fòs

Konsidere 3003 pou aplikasyon pou mwens mande ak kontrent pri

Pwosesis rekòmandasyon:

Pèmèt pou springback nan fòme operasyon (ogmante ak pi rèd tan)

Sèvi ak reyon ki apwopriye nan operasyon koube ki baze sou tanperaman

Anplwaye pwosedi netwayaj apwopriye anvan soude
