2024 Bar aliminyòm

2024 se baton aliminyòm kare souvan itilize kòm materyèl la elastik pou mwayen ak ti ranje ki peze detèktè . modil ki ba li yo karakteristik pèmèt Capteur a pwodwi ase deformation lè sibi fòs, kidonk mezire ak transmèt fòs oswa siyal presyon .}}

Voye rechèch

1. Konpozisyon Materyèl & Pwosesis Faktori

2024 Alloy aliminyòm (AMS 4120, ASTM B211) se yon alyaj avyon-wo fòs-klas aliminyòm-kwiv presye pou ekselan li yo fòs-a-pwa rapò, machin siperyè, ak bon pèfòmans fatig {{8}

Eleman alyaj primè yo:

Copper (Cu): 3.8-4.9% (eleman prensipal ranfòse)

Manyezyòm (mg): 1.2-1.8% (presipitasyon redi)

Manganèz (MN): 0.3-0.9% (kontwòl estrikti grenn)

Silisyòm (Si): mwens pase oswa egal a 0.5% (amelyore castability)

Baz materyèl:

Aliminyòm (AL): pi gran pase oswa egal a 90.7% (balans)

Enpurte kontwole:

Iron (Fe): mwens pase oswa egal a 0.5% max

Zenk (Zn): Mwens pase oswa egal a 0.25% max

Titàn (TI): mwens pase oswa egal a 0.15% max

CHROMIUM (CR): mwens pase oswa egal a 0.10% max

Lòt eleman: mwens pase oswa egal a 0.05% chak, mwens pase oswa egal a 0.15% total

Premium fabrikasyon pwosesis:

Preparasyon Billet:

Prensipal aliminyòm wo-pite (99.7% minimòm)

Eleman egzak ajoute eleman

Filtrasyon nan filtè kim seramik

Tretman Degassing (idwojèn <0.15 ml/100g)

Dirèk-fredi semi-kontinyèl Distribisyon

Homogenization:

480-500 degre pou 12-24 èdtan

Kontwòl tanperati inifòm: ± 5 degre

Ekilibrasyon microstructural

Cu-rich disolisyon faz

Extrusion:

Chofe nan 370-400 degre

Optimizasyon wilaj

Computerized èkstruzyon fòs siveyans

Sòti Kontwòl Tanperati: 450-480 degre

Optimizasyon to refwadisman pou devlopman pwopriyete

Redresman nan 4mm/m

Solisyon tretman chalè:

490-500 degre pou 1 èdtan (dyamèt-depann)

Tanperati inifòmite: ± 3 degre

Rapid transfè nan medyòm asouvisman

Pasenching:

Dlo frèt (5-30 degre)

Ajitasyon pou refwadisman inifòm

Tan transfè maksimòm: 15 segonn

To minimòm refwadisman: 100 degre /sec nan sifas yo

Redaksyon frèt:

Idwolik pou laprès redresman

Maksimòm 1-2% travay frèt

Rezidyèl estrès minimize

Aje atifisyèl:

T3: aje natirèl nan tanperati chanm

T351: Estrès Sekou + Natirèl aje

T4: solisyon chalè trete + aje natirèl

T6: aje atifisyèl nan 190 degre pou 12 èdtan

Pwosesis konplè trasabilite ak anpil-espesifik dokiman bon jan kalite .

2. Pwopriyete mekanik nan 2024 ba aliminyòm

Posesyon	T351 (min)	T351 (tipik)	T6 (min)	T6 (tipik)	Metòd tès
Ultim fòs rupture	425 MPa	440-470 MPA	440 MPa	460-490 MPA	ASTM E8
Sede fòs (0.2%)	290 MPa	310-345 MPA	345 MPa	360-400 MPA	ASTM E8
Elongasyon (2 pous)	10%	12-17%	5%	6-10%	ASTM E8
Dite (Brinell)	110 Hb	115-125 Hb	120 Hb	125-135 Hb	ASTM E10
Fòs fatig (5 × 10⁸)	130 MPa	140-150 MPA	120 MPa	125-140 MPA	ASTM E466
Fòs taye lenn	270 MPA	285-300 MPA	280 MPa	290-310 MPA	ASTM B769
Frakti severite (K₁c)	26 MPA√m	28-32 MPA√m	20 MPA√m	22-25 MPA√m	ASTM E399
Modil Elastisite	73.1 GPA	73.1 GPA	73.1 GPA	73.1 GPA	ASTM E111

Distribisyon pwopriyete:

Longitudinal pou rapò pwopriyete Transverse: 1.00: 0.85-0.90

Varyasyon atravè dyamèt:<5% for bars up to 100mm

Nwayo nan sifas varyasyon dite:<8 HB

Retansyon pwopriyete apre ekspozisyon tèmik: ekselan anba a 100 degre

3. Karakteristik Microstructural

Kle karakteristik microstructural:

Estrikti grenn:

Grenn long nan direksyon èkstruzyon

ASTM grenn gwosè 5-7 (50-70 μm)

Aspè rapò: 2: 1 a 5: 1

Devlopman Subgrain nan T351 tanperaman

Presipite distribisyon:

Al₂cu (θ/θ ') ranfòse presipite: 5-50 nm

Al₂cumg (s-faz) presipite

Al₁₂mn₃si dispersoids: 50-200 nm

Al₇cu₂fe intermetallics: gwosè kontwole ak distribisyon

Devlopman teksti:

Vayan<111>ak<100>tèkstur fib

Deformation teksti kenbe apre tretman chalè

Entansite teksti: 3-8 × o aza

Karakteristik espesyal:

Recristalizasyon kontwole pa Mn dispersoids

Natirèl aje enplike nan fòmasyon zòn GP

T6 tanperaman: θ '(al₂cu) presipite dominasyon

Zòn precipitate-gratis tou pre limit grenn jaden:<50nm

4. Dimansyon Espesifikasyon & Tolerans

Paramèt	Estanda Range	Tolerans presizyon	Tolerans komèsyal yo	Metòd tès
Dyamèt (wonn)	10-300 mm	± 0.15mm jiska 30mm	± 0.25mm jiska 30mm	Mikrometri
		± 0.5% pi wo a 30mm	± 1.0% pi wo a 30mm
Lajè (rektang)	10-250 mm	± 0.20mm jiska 50mm	± 0.30mm jiska 50mm	Stik
		± 0.4% pi wo a 50mm	± 0.8% pi wo a 50mm
Longè	2000-6000 mm	± 3mm	± 6mm	Tape Mezire
Devan	N/A	0.5mm/m	1.0mm/m	Dwat
Tòde (rektangilè)	N/A	2 degre max pou chak mèt	4 degre max pou chak mèt	Remò
Sifas brutality	N/A	3.2 μm ra max	6.3 μm ra max	Pwofilomèt

Fòm ki disponib estanda:

Wonn ba: dyamèt 10-300 mm

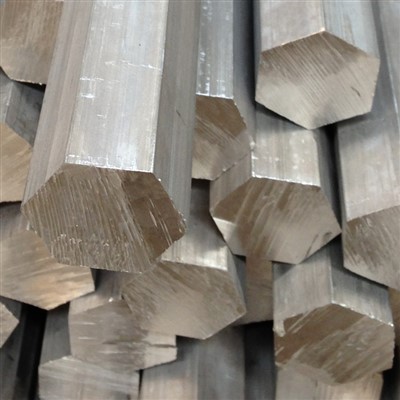

Bar egzagonal: atravè plat 10-100 mm

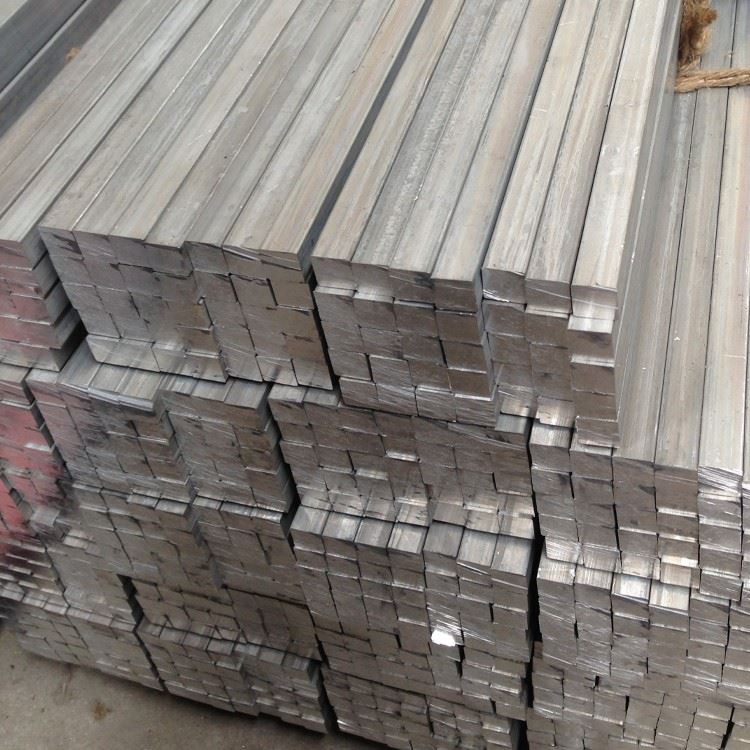

Bar kare: dimansyon bò 10-150 mm

Rektangilè ba: lajè jiska 250mm, epesè soti nan 10mm

Sèvis koupe-a-longè ki disponib

5. Deziyasyon tanperaman ak opsyon tretman chalè

Kòd tanperaman	Pwosesis Deskripsyon	Aplikasyon Optimal	Karakteristik kle yo
T351	Solisyon chalè trete, estrès soulajman pa etann (1-3%), natirèlman ki gen laj	Aerospace konpozan estriktirèl, machined pati yo	Excellent machinability, bon fòs-Fouges balans
T4/T451	Solisyon chalè trete, natirèlman ki gen laj	Pati ki egzije maksimòm formability	Pi bon formability, fòs modere
T6/T651	Solisyon chalè trete, atifisyèlman ki gen laj	Aplikasyon pou fòs maksimòm	Pi wo fòs, redwi duktilite
T861	Solisyon chalè trete, frèt te travay, atifisyèlman ki gen laj	Eleman trè ensiste	Segondè fòs ak bon rezistans SCC
T3	Solisyon chalè trete, frèt te travay, natirèlman ki gen laj	Aplikasyon pou objektif jeneral	Bon balans nan pwopriyete

Konseye pedagojik seleksyon tanperaman:

T351: Optimal pou pati machined soti nan stock ba

T6: Lè fòs maksimòm ki nesesè

T4: Lè operasyon pòs-fòme yo bezwen

T 861: Pou eleman ekspoze a estrès segondè nan anviwònman korozivite

6. Machining & Fabrication Karakteristik

Operasyon	Materyèl Zouti	Paramèt rekòmande	Kòmantè
Vire	Carbure, PCD	Vc =300-600 m/min, f =0.1-0.3 mm/rev	Ekselan kraze chip
Periksyonè	Hss-co, carbure	Vc =70-120 m/min, f =0.2-0.4 mm/rev	Bon kalite twou
Piman	Carbure, PCD	Vc =300-700 m/min, fz =0.1-0.3 mm	Grenpe fraisage pi pito
Mikpate	HSS-E, fèblan kouvwi	Vc =15-25 m/min	Ekselan bon jan kalite fil
Reaming	Carbure, PCD	Vc =40-80 m/min, f =0.2-0.5 mm/rev	H7 tolerans possible
Gwo twou san fon perçage	Carbure, hss-co	Vc =60-90 m/min, sik Pecking	Ekselan evakyasyon chip

Konsèy fabwikasyon:

Rating machinabilite: 70% (1100 aliminyòm=100%)

Fini sifas: ekselan (ra 0.8-3.2 μm possible)

Chip Fòmasyon: Kout ak mwayen bato

Awozaj: emulsyon dlo-soluble pi pito (8-10% konsantrasyon)

Mete zouti: modere ak paramèt apwopriye

Burr Fòmasyon: Minimal ak outillage byen file

Fwad k ap travay: Bon formability nan kondisyon T4

Cho k ap travay: 350-450 degre rekòmande ranje tanperati

Weldability: limite (pre-soude netwayaj kritik)

7. Rezistans Kowozyon & Pwoteksyon Sistèm

Kalite Anviwònman	Rating rezistans	Metòd pwoteksyon	Pèfòmans espere
Atmosfè endistriyèl	Modere	Anodize + penti	5-10 ane ak antretyen
Anviwònman Marin	Pòv	Anodize + Chromate + penti	3-5 ane ak antretyen
Segondè imidite	Jis	Anodize Kalite II	2-3 ane san pwoteksyon adisyonèl
Kowozyon estrès	Pòv nan T351, pi bon nan t 861	Piki Peening + Pwoteksyon	Aplikasyon espesifik
Exfolyasyon	San Patipri bon	Tretman chalè apwopriye	T7X Tempers pito pou apps kritik

Opsyon pwoteksyon sifas yo:

Anodize:

Kalite II (Sulfuric): 10-25 μm epesè

Kalite III (difisil): 25-75 μm epesè

Chromic: 2-7 μm (aplikasyon pou avyon)

Penti konvèsyon:

Chromate pou chak mil-dtl -5541 klas 1a

Altènativ ki pa Chromium ki disponib

Sistèm penti:

Jadendanfan epoksidik + topcoat an poliyiretàn

Sistèm Aerospace-kalifye ki disponib

Pwoteksyon mekanik:

Piki peening pou fatig ranfòse ak rezistans SCC

Brile pou fini sifas amelyore

8. Pwopriyete fizik pou konsepsyon jeni

Posesyon	Valè	Konsiderasyon konsepsyon
Densite	2.78 g/cm³	Kalkil pwa pou konpozan
Ranje k ap fonn	502-638 degre	Limit tretman chalè
Tèmik konduktivite	120-150 W/m·K	Konsepsyon jesyon tèmik
Konduktivite elektrik	30-40% IACS	Aplikasyon elektrik konsepsyon
Chalè espesifik	875 J/kg · k	Kalkil mas tèmik
Ekspansyon tèmik (CTE)	23.2 ×10⁻⁶/K	Analiz estrès tèmik
Modil Young la	73.1 GPA	Kalkil deformation ak rèd
Rapò Poisson an	0.33	Paramèt analiz estriktirèl
Rating machinabilite	70% (1100=100%)	Planifikasyon Faktori

Konsiderasyon konsepsyon:

Operasyon tanperati ranje: -80 degre nan +120 degre

Retansyon pwopriyete: ekselan anba a 100 degre

Konduktivite elektrik: 30% IACS (T3), 40% IACS (T6)

Detant estrès: minim anba a 100 degre

Pwopriyete mayetik: ki pa mayetik

Kapasite tranpaj: ba (tipik nan alyaj aliminyòm)

9. Asirans Kalite & Tès

Pwosedi tès estanda:

Konpozisyon chimik:

Optik emisyon spèktroskopi

Verifikasyon nan tout eleman pi gwo ak enpurte

Tès mekanik:

Tès rupture (Longitudinal ak Transverse)

Tès Dite (Brinell oswa Rockwell)

Konduktivite elektrik pou verifikasyon tanperaman

Enspeksyon dimansyon:

Dyamèt/dimansyon nan plizyè kote

Verifikasyon dwat

Mezi fini sifas yo

Enspeksyon vizyèl:

Sifas Domaj Evalyasyon

Fini bon jan kalite verifikasyon

Tès espesyalize (lè sa nesesè):

Enspeksyon ultrason pou chak AMS-STD -2154

Enspeksyon penetran

Evalyasyon koule grenn jaden

Egzamen microstructural

Sètifikasyon estanda:

Rapò tès moulen (en 10204 3.1)

Sètifikasyon analiz chimik

Pwopriyete mekanik sètifikasyon

Chalè Sètifikasyon Tretman

Rapò enspeksyon dimansyonèl

10. Aplikasyon & Konsiderasyon Design

Aplikasyon Prensipal:

Konpozan Kovèti pou avyon an

Ekipman avyon ak konektè

Segondè-fòs eleman estriktirèl

Konpozan kritik otomobil

Aplikasyon pou endistri defans

Pati machin presizyon

Mwazi konpozan outillage

Boulon pèfòmans ki wo ak Fastener

Konpozan sistèm idwolik

Konekte baton ak rasin kondwi

Avantaj Design:

Ekselan fòs-a-pwa rapò

Siperyè machinabilite pou pati konplèks

Bon pèfòmans fatig

Segondè severite ka zo kase nan kondisyon T351

Estabilite dimansyon apre D '

Apwopriye pou aplikasyon pou chaj kritik-pote

Bon rezistans mete ak tretman sifas ki apwopriye yo

Istwa pwouve nan aplikasyon pou avyon

Pwopriyete previzib ak konsistan

Lajman disponib nan divès gwosè ak fòm
