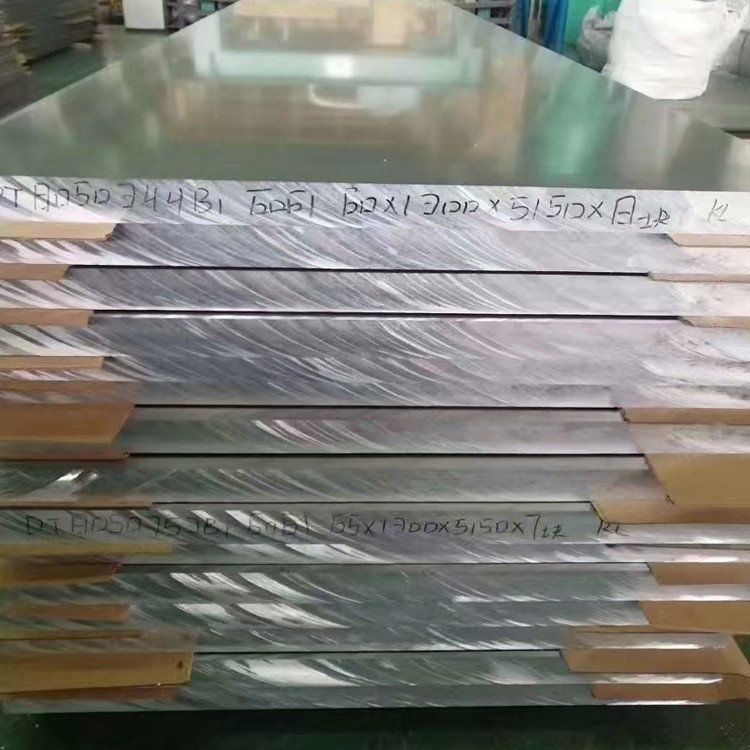

6061 T6 plak aliminyòm

6061 plak alyaj aliminyòm se yon materyèl plak asye alyaj ak bon rezistans korozyon, ekselan weldability, bon pratik frèt, ak fòs modere.

Voye rechèch

1. Konpozisyon Materyèl & Pwosesis Faktori

6061 alyaj aliminyòm (ASTM B209, AMS QQ-A -250/11) se yon alyaj chalè-trete al-Mg-SI optimisé pou aplikasyon pou gwo rapò fòs-a-pwa. Tanperaman an T6 bay pi bon pwopriyete mekanik nan tretman solisyon chalè ak aje atifisyèl:

Chimi alyaj:

Manyezyòm (mg): 0. 8-1. 2% (ranfòse solisyon)

Silisyòm (Si): 0.

Copper (Cu): 0. 15-0. 40% (amelyore machining)

CHROMIUM (CR): 0. 04-0. 35% (kontwòl grenn)

Iron (Fe): Mwens pase oswa egal a 0. 70% Max

Baz materyèl:

Aliminyòm (AL): pi gran pase oswa egal a 97.5% (balans)

Enpurte kontwole:

Zenk (Zn): mwens pase oswa egal a 0. 25% max

Titàn (Ti): mwens pase oswa egal a 0. 15% max

Manganèz (MN): mwens pase oswa egal a 0. 15% max

Pwosesis tèmomekanik:

Dirèk Distribisyon fredi: 680-710 degre tanperati fonn

Homogenization: 540-560 degre pou 8-12 èdtan

Cho woule: rediksyon nan 430-490 degre

Rolling frèt: rediksyon final kalib (15-25%)

Solisyon Chalè Tretman: 530 degre ± 5 degre pou 1-2 èdtan

Water Quenching: Cooling rate >200 degre /min

Atifisyèl aje: 160-180 degre pou 8-12 èdtan

Sètifye nan AMS 4025 ak EN 485 estanda ak trasabilite plen soti nan Billet nan plak fini.

2. Pwopriyete mekanik nan eta T6 tanperaman

Posesyon	Minimòm	Tipik	Teste estanda	Nòt
Ultim fòs rupture	260 MPA	310 MPa	ASTM B557	Siperyè a T651 tanperaman
Sede fòs (rp 0. 2)	240 MPa	275 MPa	ASTM B557	95% retansyon nan 100 degre
Elongasyon (50mm kalib)	10%	12-17%	ASTM B557	Pi wo nan seksyon pi epè
Fòs taye lenn	170 MPA	205 MPa	ASTM B769	85% nan fòs rupture
Portant fòs	480 MPa	530 MPa	ASTM E238	e/d {{0}}. 0 kondisyon
Fòs fatig (10⁷)	95 MPa	110 MPa	ASTM E466	R =-1 kondisyon
Dite (Brinell)	95 Hb	100 Hb	ASTM E10	Ki konsistan nan plak
Enpak andirans (Charpy)	14 J	18 J	ASTM E23	Nan tanperati chanm
Frakti severite (K₁c)	29 MPA√m	34 MPA√m	ASTM E399	TL oryantasyon

3. T6 Tretman Chalè & Kontwòl Microstructure

Presizyon pwosesis tèmik:

Tretman solisyon:

Tanperati: 529-533 degre (± 3 degre kontwòl)

Tranpe tan: 60 minit minimòm pou chak pous epesè

Atmosfè: anviwònman pwoteksyon nitwojèn

Pwosesis asouvisman:

Transfere tan:<15 seconds furnace-to-quench

Tanperati dlo: 20-40 degre (Chiller kontwole)

Agitation: Turbulent flow >1.5 m/sec

Aje tretman:

Single etap: 165-175 degre pou 8-10 èdtan

Double etap: 120 degre /5hr + 175 degre /8hr (espesyal)

Karakteristik microstructural:

Gwosè grenn: ASTM 6-7 (50-100 μm)

Precipited faz:

"zegwi presipite (5-50 nm longè)

'Rod-tankou faz (100-500 nm)

Segondè presipite:

Al-Fe-Si dispersoid

Mg₂si faz redi

Dansite debwatman: 4-6 × 10⁰/cm ²

Fraksyon rkristalizasyon: 75-90%

4. Espesifikasyon dimansyon ak tolerans

Paramèt	Estanda Range	Tolerans komèsyal yo	Tolerans presizyon
Epesè	3-150 mm	±0.5-1.0%	±0.1-0.3%
Lajè	1000-3000 mm	± 10 mm	± 2 mm
Longè	2000-12000 mm	+20/-0 mm	+5/-0 mm
Etablisman	N/A	ASTM B209 Klas	1/4 Komèsyal Spec
Sifas brutality	N/A	0. 8-1. 5 μm ra	0. 2-0. 4 μm ra
Kare	N/A	Mwens pase oswa egal a 2 mm/1000 mm	Mwens pase oswa egal a 0. 5 mm/1000 mm

Kapasite espesyal:

Plak oversize: jiska 4500mm lajè × 18000mm lontan

Kalibrasyon ultrasons: ASTM B594 Nivo A

Kondisyon kwen: Plasma koupe, machin, oswa moulen fini

Fòmil kalkil pwa: epesè (mm) × lajè (m) × longè (m) × 2. 703=pwa (kg)

5. Rezistans Kowozyon & Pwoteksyon Sifas

Alantou	Pèfòmans	Pousantaj Kowozyon	Metòd pwoteksyon
Atmosfè endistriyèl	Bon	0. 005-0. 02 mm/ane	Asid kromik anodizasyon
Anviwònman maren	Jis	0. 01-0. 03 mm/ane	Kouch fluoropolymer
Dlo fre	Eselan	Neglijab	PTFE fekondasyon
Ekspoze chimik	Varye	Asid-depandan	PVDF kouch
Kowozyon estrès	Bon	SCC threshold>150MPA	Espesyal tanperaman

Opsyon amelyorasyon sifas yo:

Anodize:

Kalite II: 5-25 μm epesè

Kalite III: 25-75 μm dite

Konvèsyon chimik:

Chromate (klas 1a)

Altènativ Chromium-gratis

Otermin òganik:

Powder kouch (60-120 μm)

Likid penti (EP, PU, Acrylic)

Opsyon Relief:

Modèl plak dyaman

Modèl lineyè kraze

6. MACHINING & FABRICATION Pèfòmans

Operasyon	Materyèl Zouti	Paramèt rekòmande	Kalite sifas yo
Piman	Foure carbure	Vc =500-800 m/min, fz =0. 1-0. 3 mm	Ra 0. 8-1. 6 μm
Periksyonè	Egzèsis HSS-Co	Vc =50-80 m/min, fn =0. 1 mm/rev	Twou tolerans h9
Vire	Zouti PCD	Vc =800-1200 m/min	Ra 0. 4-0. 8 μm
Miksti	Tiyo espiral	Vc =10-15 m/min	6h bon jan kalite fil
Waterjet koupe	3800 bar abrazif	Vitès =150-300 mm/min	± 0. 15 mm presizyon

Fòme karakteristik:

Bend reyon (minimòm):

90 degre koube: 1.5t (t=epesè)

Fwad fòme: 2. 0 t minimòm

Elastik springback: 1-3 konpansasyon degre obligatwa

Detire formability:

Maksimòm elongasyon: 8-10%

Ekspozan souch redi: 0. 08-0. 12

7. Soudure & rantre nan teknoloji

Pwosesis soude rekòmande:

Gaz metal arc ak soude (GMAW):

Fil: ER4043 oswa ER5356

Paramèt: 20-24 v, 160-220 a

Gaz: argon (100%) oswa ar/li melanje

Gaz inaktif tengstèn (GTAW):

Electrodes: Ceriated Tengstèn

Amperage: 150-300 yon dcen

Friksyon brase soude (FSW):

Zouti wotasyon: 600-1200 rpm

Vitès vwayaj: 150-350 mm/min

Tretman Chalè Post-Weld:

Solisyon Chalè Tretman: Pa rekòmande

Granmoun Aje sèlman: 165 degre pou 4-6 èdtan

Natirèl aje: T4 kondisyon retabli apre 4 jou

8. Pwopriyete fizik pou aplikasyon jeni

Posesyon	Valè	Siyifikasyon aplikasyon
Densite	2.70 g /cm³	Lejè konsepsyon estriktirèl
Modil Young la	68,9 GPA	Kalkil rèd
Rapò Poisson an	0.33	Analiz eleman fini
CTE (20-100 degre)	23.6 ×10⁻⁶/K	Ekspansyon tèmik konsiderasyon
Konduktiviti tèmik	167 W/m·K	Aplikasyon pou dissipation chalè
Konduktivite elektrik	40% IACS	Kloti elektrik
Ranje k ap fonn	582-652 degre	Limit segondè-tanperati
Pèmeyabilite mayetik	1.00002	Aplikasyon ki pa mayetik
Kapasite chalè espesifik	896 J/kg · k	Sistèm jesyon tèmik

9. Kontwòl Kalite & Sètifikasyon

Pwotokòl Tès:

Analiz chimik: etensèl OES pou tout anbakman

Tès mekanik:

Tès rupture: chak 2000kg anpil

Dite: plizyè kote pou chak plak

Tès ki pa destriktif:

Ultrasonic: Per ASTM B594 Nivo A

Penetran Dye: ASTM E1417

Tès korozyon:

ASTM G47 pou evalyasyon SCC

ASTM G67 pou kowozyon intergranular

Konfòmite sètifikasyon:

ISO 9001: 2015 Sistèm Kalite

AS9100 Aerospace Sètifikasyon

NADCAP akredite trete chalè

PED 2014/68/Inyon Ewopeyen konfòmite

NACE MR0175/ISO 15156

ASME Chodyè ak Presyon Veso Kòd

AMS 2770 Chalè Tretman Creole

10. Aplikasyon Endistriyèl & Manyen

Sektè aplikasyon debaz yo:

Konpozan estriktirèl ayewospasyal

Ankadreman maren ak tabliyé

Chasi otomobil ak ankadreman

Defans machin zam plating

Robotics eleman estriktirèl

Ankadreman bisiklèt segondè pèfòmans

Ekipman semi -conducteurs

Eleman estriktirèl achitekti

Depo & manyen pwotokòl:

Oryantasyon depo: vètikal oswa plat ak menm sipò

Kontwòl anviwònman:

Tanperati: 15-30 degre

Imidite:<60% RH

Pwoteksyon sifas:

Pwoteksyon fim plastik

VCI (vapè kowozyon inibitè) papye

Kondisyon anpile:

Bag an bwa chak 300-500 mm

Maksimòm wotè chemine: 1000mm

Manyen ekipman:

Sistèm Leve Vacuum

Kwòk ki pa mayetik

Pwoteksyon kwen sou fistibal

Koupe & Fabrication Prekosyon:

Plasma koupe kontwòl paramèt

Waterjet koupe ang presizyon

Kondisyon pou awozaj machining

Konsiderasyon tretman chalè pre-koube

Rekòmandasyon pòs-Weld aje
